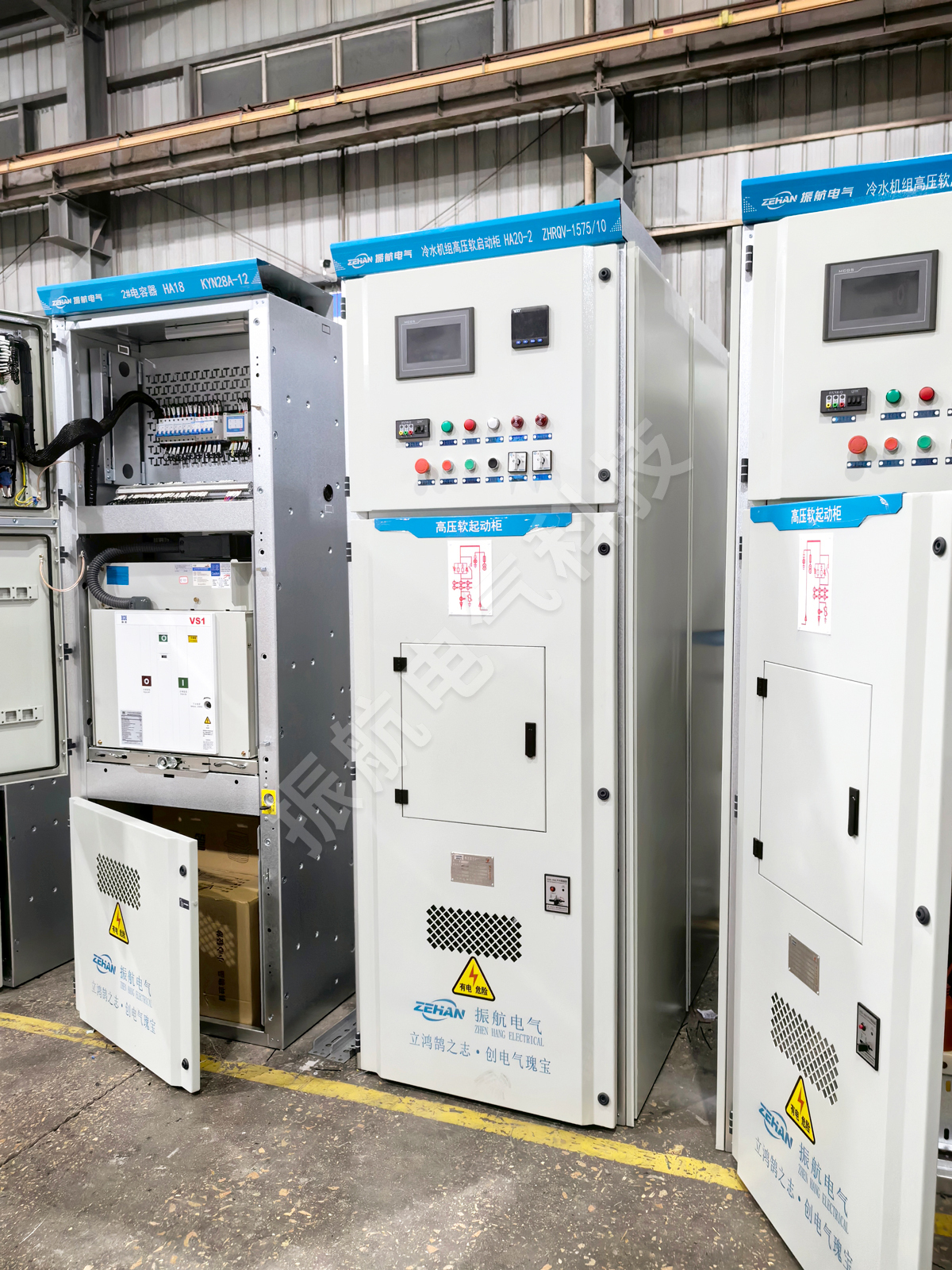

高壓固態軟啟動柜
產品名稱：高壓固態軟啟動柜
所屬分類：起動柜系列
產品簡介：ZHRQV系列高壓固態軟起動裝置(以下簡稱軟起動裝置/3-10KV礦用一般型軟起動柜)是采用新理念設計的高壓電機軟起動裝置，主要適用于鼠籠式異步、同步電動機起動和停止的控制與保護。該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。
產品概述
ZHRQV系列高壓固態軟起動裝置(以下簡稱軟起動裝置/3-10KV礦用一般型軟起動柜)是采用新理念設計的高壓電機軟起動裝置，主要適用于鼠籠式異步、同步電動機起動和停止的控制與保護。該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。
產品廣泛應用于額定電壓3000—15000V的電力、建材、化工、冶金鋼鐵、造紙等行業。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是優良的高壓電機起動及保護設備。

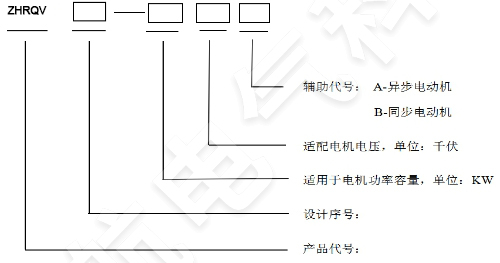

型號說明
1.2 技術指標
基本參數 | |
負載種類 | 三相高壓鼠籠式異步電機、同步電機 |
交流電壓 | 3000---15000VAC |
工作頻率 | 50HZ/60HZ±2HZ |
相 序 | ZHRQV允許在任何相序下工作(可通過參數設定) |
主回路組成 | (12SCRS、18SCRS、30SCRS視型號而定) |
旁路接觸器 | 具有直接起動容量的接觸器 |
控制電源 | AC220V±15% |
瞬時過電壓保護 | dv/dt吸收網絡 |
起動頻次 | 1—6次(每小時) |
環境條件 | 環境溫度：-20°C -+50°C |
相對濕度：5%----95%無凝露 | |
海拔小于1500米(大于1500米需降容使用) | |
保護功能 | |
缺相保護 | 在起動或運行過程中，斷開主電源的任意相 |
運行過流保護 | 運行過流保護設定：20～500%Ie |
相電流不平衡保護 | 相電流不平衡保護：0～100% |
過載保護 | 過載保護級別：10A、10、15、20、25、30 |
欠載保護 | 欠載保護級別：0～99% 欠載保護動作時間：0～250S |
起動超時 | 起動時間限制：0～120S |
過壓保護 | 主電源電壓高于額定值的120%時，過壓保護 |
欠壓保護 | 主電源電壓低于額定值的70%時，欠壓保護 |
相序保護 | 允許在任何相序下工作(可通過參數設定) |
接地保護 | 接地電流大于設定值時保護 |
通訊說明 | |
通訊協議 | Modbus RTU |
通訊接口 | RS485 |
網絡連接 | 每臺ZHRQV可與32臺ZHRQV設備連網通訊 |
功 能 | 通過通訊接口可以觀察運行狀態、編程 |
操作界面 | |
顯 示 | LCD(液晶)顯示/觸摸屏顯示 |
語 言 | 中、英文 |
鍵 盤 | 觸摸屏 |
儀表顯示 | |
主電源電壓 | 顯示三相主電源電壓 |
三相電流 | 顯示三相主回路電流 |
數據記錄 | |
故障記錄 | 記錄近15次故障信息 |
起動次數記錄 | 記錄本裝置的起動次數 |
1.4 設計結構
完整的ZHRQV系列軟起動裝置是一個標準的電機起動、保護裝置，用來控制和保護高壓交流電機。標準的ZHRQV產品主要由以下部件組成：高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。
可控硅模塊：每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求， 選擇可控硅串聯的數量不同。
可控硅保護部件：主要包括由RC網絡組成的過電壓吸收網絡、由均壓單元組成的均壓保護網絡。
光纖觸發部件：采用強觸發脈沖電路，保證觸發的一致性和可靠性；利用光纖觸發進行可靠高低壓隔離。
真空開關部件：在起動完成后，三相真空旁路接觸器自動吸合，電動機投入電網運行。
信號采集與保護部件：通過電壓互感器、電流互感器、避雷器、零序電流互感器對主回路電壓、電流信號進行采集，主CPU控制并進行相應保護。
系統控制與顯示部件： 32位ARM核微控制器執行中心控制、LCD液晶\觸摸屏顯示，可顯示三相電壓、電流，故障信息、運行狀態等。

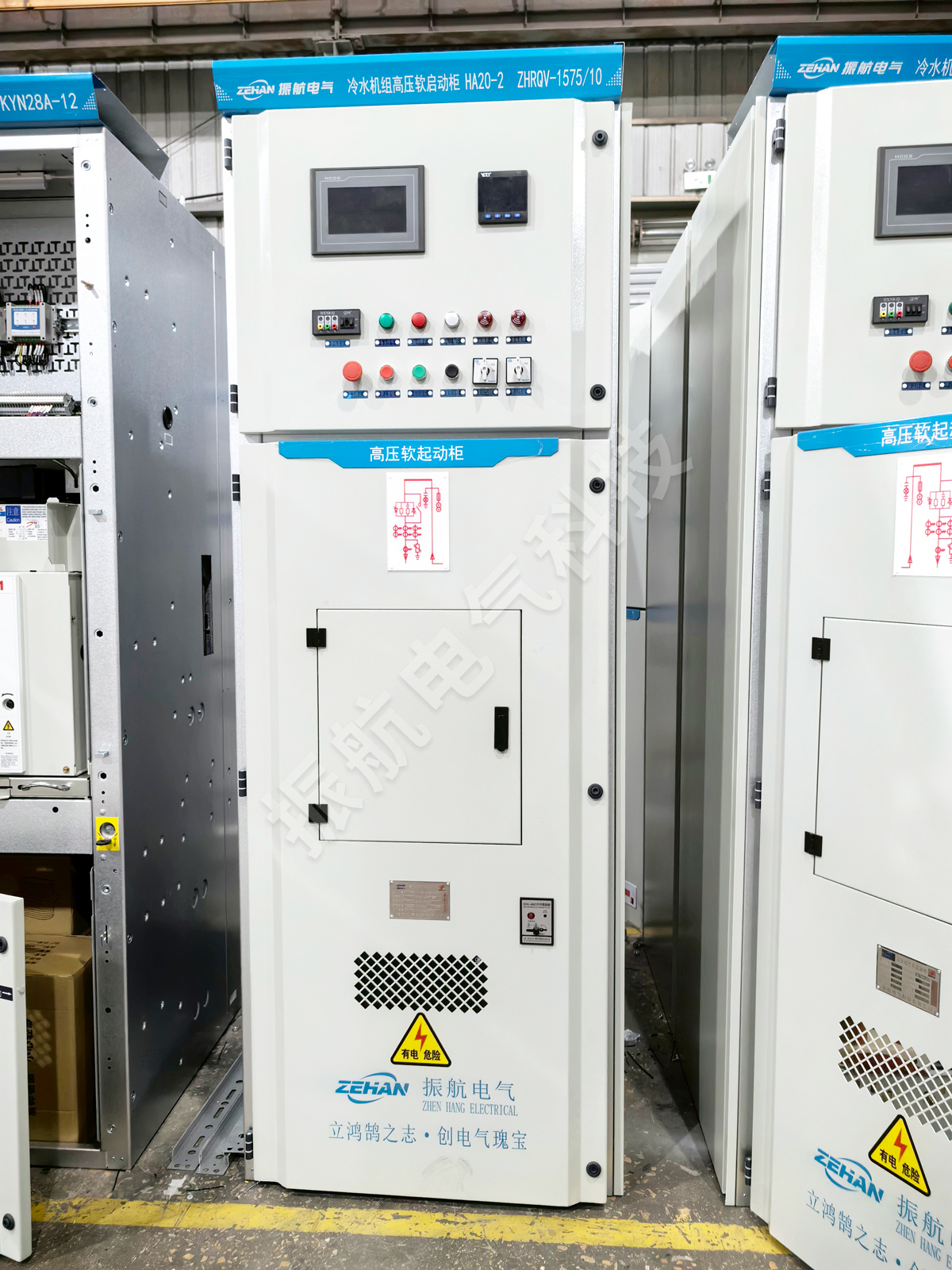

1.5 總體結構
ZHRQV系列總體結構精心考慮以適應各種要求的控制柜設計，保障適合于各種使用對象和工作環境。
結構：結構采用GB11022-1999-T高壓開關設備和控制設備的共用技術要求，在柜體中應用密封處理，減少對機器內部的污染，布局合理。優良的數字觸發系統將低壓控制通過光纖連接到高壓部分，便捷的維修設計允許各相模塊可以迅速單獨進行更換。為運行安全起見，高壓部分和低壓部分隔離開來。

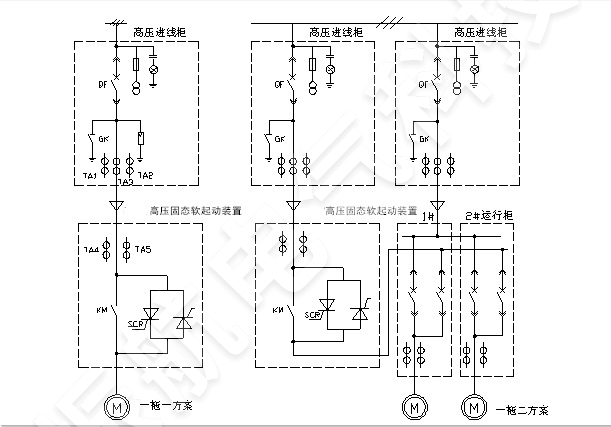

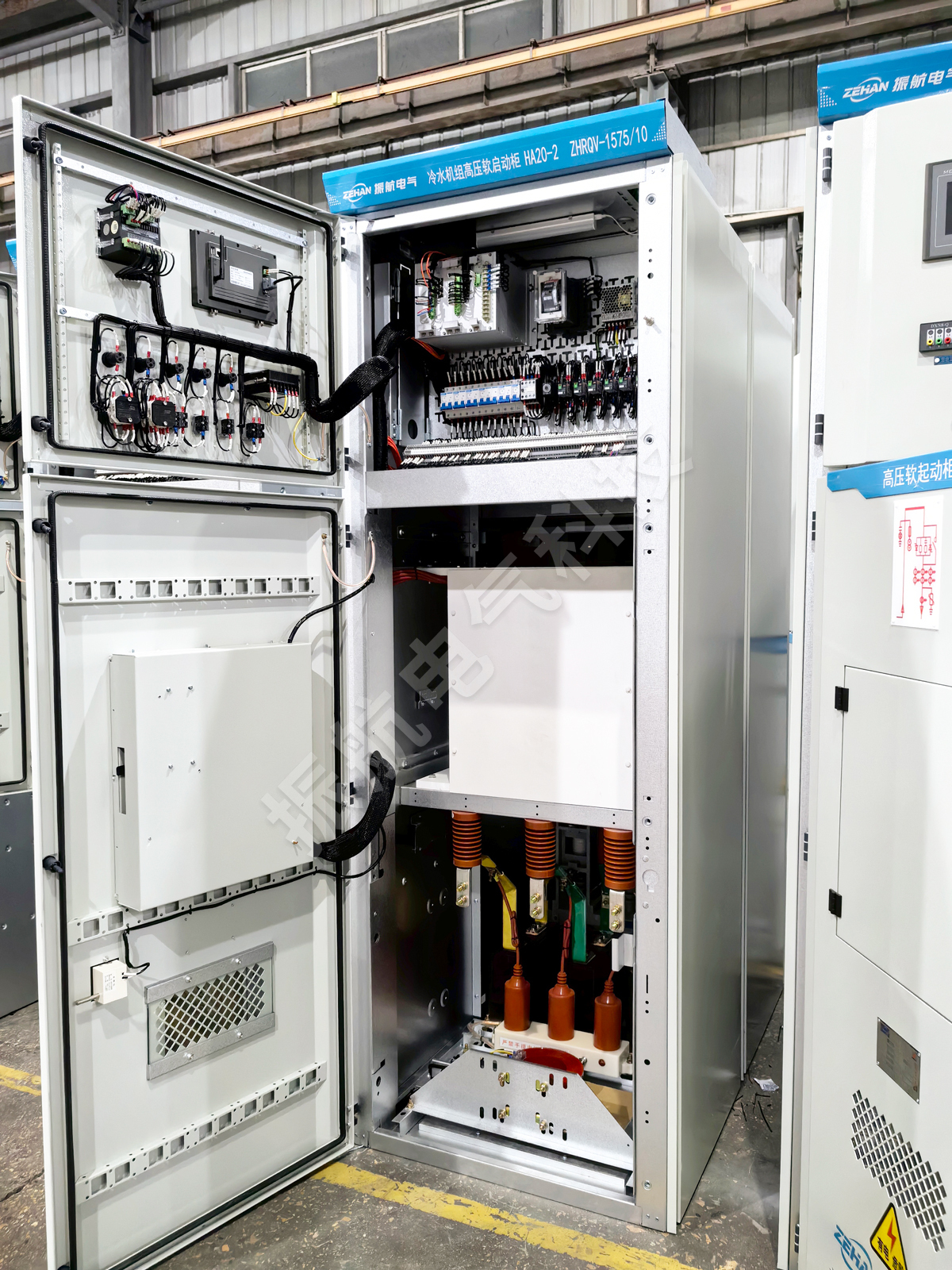

區域： ZHRQV整體結構被劃分為3個相互絕緣的部分。由高壓可控硅模塊、可控硅保護部件、真空開關部件等組成的高壓回路；由光纖觸發部件、信號采集與保護部件組成的可控硅觸發及信號采集與系統保護單元；由系統控制與顯示部件構成的系統控制和人機交互單元；3個單元之間相互絕緣，做到高、低壓之間的可靠隔離。
電源電纜可以從機柜的頂部或底部位置進入，在柜體內留有足夠的空間以便于接電源進線、電機電纜從機柜的底部位置進入允許適當?shù)剡M(jìn)行彎曲。
接地線：為保障ZHRQV的可靠運行，機柜中各個控制單元地線相連接至機柜的下部接地銅排上。
運輸規定：機柜上開孔和彎角可以承受和支持整個機柜結構的上限重量。
1.6 工作原理

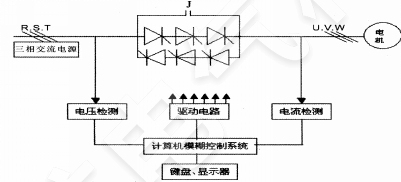

ZHRQV系列的控制核心是微處理器CPU。微處理器對SCR進行相角觸發控制以降低加在電機上的電壓，然后通過慢慢地控制加在電機上的電壓和電流平滑地增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機檢測時間。
當電機達到全速運行后，電機電流降到正常全速運行的電流值，ZHRQV系列軟起動裝置有一個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止SCR導通所產生的壓降引起的熱損耗，提高了工作效率及可靠性。如圖(1)所示。
